雷蒙特MZS系列直線振動篩采用優質臥式振動電機作為動力源。物料在篩網上被拋起的同時又可以向前做直線運動。物料通過多層篩網產生數種產品和不合格的篩上物、篩下物分別從各自的出口排出，以達到篩分目的。MZS系列直線振動篩亦可用于流水線中實現自動化作業。。
MZS系列直線振動篩在化工、食品、冶金、礦山、建材、糧食、磨料、化肥、煤炭行業中的顆粒狀、粉狀物料的篩粉、分級中有廣泛的應用案例。
設備特點
◆ 采用特殊網架結構設計，可迅速換網，迅速張緊
◆ 篩分效率高、噪音低
◆ 物料在篩面的行程長，篩分精細度高、處理量大
◆ 在篩分的同時，對物料做到了長距離輸送
◆ 可根據物料粒度、透篩概率、生產率改變篩面間距及傾角
◆ 可根據生產現場設計不同的形狀及結構。
工作原理
MZS系列直線振動篩是由振動電機、篩箱、篩網、傳振體、減振裝置組成。當縱向安裝在篩體上的兩臺臥式振動電機相對轉動時。兩臺振動電機兩端的偏心塊便產生額定激振力，其產生在橫向的激振力互相抵消，其縱向的激振動力通過傳振體傳遞到整體篩面上，從而使篩面上的物料受其激振力而在篩網面上向出料口方向跳躍運動。小于篩孔的物料通過篩孔落到下層，大于篩孔的物料會被攔截再網上，之后物料經連續跳躍后經出料口流出，完成物料的分級作業。

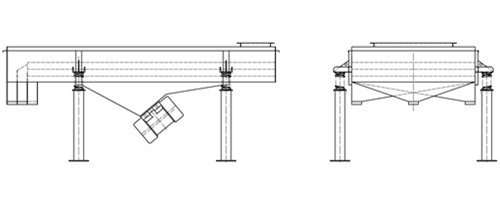

設備外形圖
技術參數
|
型 號 |
篩面尺寸 |
粒度 |
振次(r/min) |
篩面傾角 |
振幅 |
層數 |
功率(Kw) |
|
MZS-520 |
500×2000 |
0.074-60 |
960 |
1°-7° |
1-4.5 |
1-7 |
2x(0.37-0.75) |
|
MZS-525 |
500×2500 |
0.074-60 |
1°-7° |
1-4.5 |
1-7 |
2x(0.37-0.75) |
|
|
MZS-530 |
500×3000 |
0.074-60 |
1°-7° |
1-4.5 |
1-7 |
2x(0.37-0.75) |
|
|
MZS-1020 |
1000×2000 |
0.074-60 |
1°-7° |
1-4.5 |
1-7 |
2x(0.37-1.1) |
|
|
MZS-1025 |
1000×2500 |
0.074-60 |
1°-7° |
1-4.5 |
1-7 |
2x(1.1-1.5) |
|
|
MZS-1030 |
1000×3000 |
0.074-60 |
1°-7° |
1-4.5 |
1-7 |
2x(0.75-1.5) |
|
|
MZS-1225 |
1200×2500 |
0.074-60 |
1°-7° |
1-4.5 |
1-7 |
2x(0.75-1.5) |

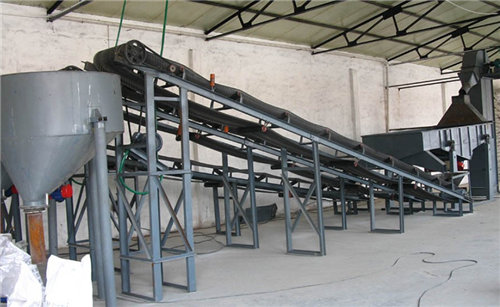

工作現場
